Описание последовательности программирования передатчика:

1. Установка передатчика в режим программирования:

        -         Отключить питание передатчика (внешнее питание и аккумулятор)

        -         Вдавить и держать нажатой кнопку ТЕСТ

        -         Включить питание (аккумулятор), удерживая кнопку ТЕСТ

        -         Сигнализирующий диод засветится один раз на время 1 сек

        -         Отпустить кнопку ТЕСТ

Передатчик находится в режиме программирования.

Внимание! – в случае введения неправильного кода или аннулирования процесса программирования необходимо повторить всю процедуру установки передатчика в режим программирования (это предохраняет от несанкционированной попытки программирования параметров передатчика неуполномоченными лицами).

2. Инсталляция и установка параметров работы программы.

Инсталляция программного обеспечения

Программное обеспечение работает в системе DOS 6.22

Всунуть в дисковод дискету, предоставленную производителем, с программой установки параметров работы передатчика ТА105.

Создать каталог под именем "ТА105" на локальном диске (обычно C) командой DOS "md TA105" и скопировать туда файл с дискеты (copy a:\*.* c:\ta105).

Внимание – на дискете, в каталоге "COPY", находится копия всех файлов для программирования. Если окажется, что любой из файлов в корневом каталоге поврежден, предоставляется возможность воспользоваться копей.

Запуск программы:

-         В система DOS. Установить каталог "ТА105" как рабочий ("cd TA105") и запустить программу TA105INS.EXE

-         В системе Windows. Создать на "Рабочем столе" ссылку к файлу TA105INS.EXE.

Для запуска, навести указатель на иконку этой ссылки и дважды нажать на левую кнопку "мыши".

Работа с программой

Потребителю предоставлены все функции программирования в главным меню программы, которые при необходимости могут быть активизированы:

- нажимая правую/левую кнопку "мыши"

- с помощью клавиатуры: одновременно нажимая клавишу ALT и клавишу с буквой выделенной в названии функций меню (например: "Alt" и "P")

Выбор в меню можно осуществлять с помощью клавишей со стрелками: "вверх" и "вниз".

После выбора функции меню открывается панель со списком параметров установки программы. Перемещение между ними может быть реализовано с помощью клавиши TAB - вперед и клавиши Shift-TAB назад.

Параметры, представленные на голубом фоне, устанавливаются путем вписывания соответствующей величины параметра с клавиатуры.

Активизация и устранение выборочных параметров на зеленом фоне, осуществляется клавишей SPACE (параметр активный: «[х]», параметр пассивный «[ ]»).

Перемещение между выборочными и установочными параметрами возможно c помощью клавишей со стрелками:«вверх» и «вниз».

Значение клавиш и панелей с надписью:

«ОК» – подтверждение установленных параметров и начало программирования

«Аннулируй» – прекращение программирования

«Установи» – выбор параметров записанных в файле на диске

«Запиши» - сохранение установленных параметров в файле на диске

Установка параметров работы программы

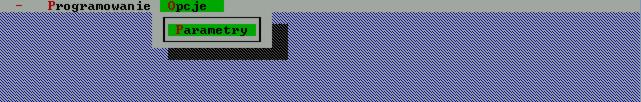

Установка параметров работы программы возможна после активации функции меню: ОПЦИОНЫ – ПАРАМЕТРЫ

Для этого необходимо одновременно нажать клавиши ALT-O и стрелками выбрать функцию ПАРАМЕТРЫ

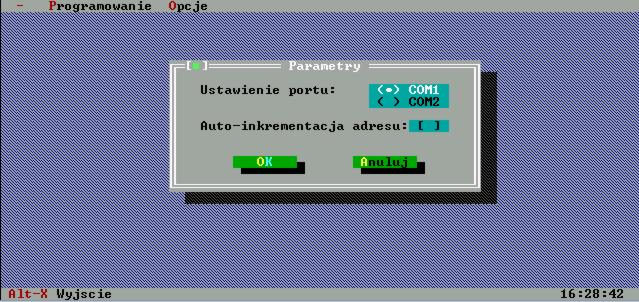

После подтверждения клавишей ENTER, высветлиться панель:

Функция «Установки порта» (Ustawienie portu) делает возможным выбор интерфейса RS232, к которому подсоединен передатчик.

Подчеркнутая функция «Авто-инкерментация адреса» (Auto-inkrementaja adresu) автоматически вызывает увеличение на единицу величины на панели передатчика во время очередного программирования.

После определения параметров работы можно перейти к программированию передатчика.
